Ein wichtiger Bestandteil des Systems sind die verschiedensten Ablaufelemente die die funktionsweise sicherstellen. Als Richtwert sollten pro 10 m2 Wasserfläche mindestens ein Ablauf DN 100 (aufgerundet) eingerechnet werden. Bei einem Becken mit 8×4 Meter sollten somit mindestens 4 Ablaufelemente verbaut werden.
Als Standard sind die Ablaufelemente in einem geraden Stein mit seitlicher Ablauföffnung erhätlich. Es besteht aber auch die Möglichkeit Abläufe nach unten sowie Abläufe in Eck- und auch in Radiussteinen einzubauen. Der Durchmesser berträgt DN 100 (Standard Kanalrohr) . Die Ablaufverrohrung kann daher mit den günstig erhätlichen und flexibleren Kanalabflussrohren hergestellt werden wobei T-Stücke und auch jede Art von Bogenverwendet werden können.

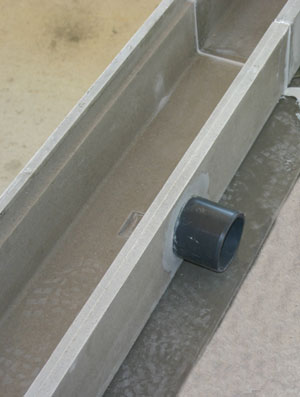

Ablaufstein 182 x 162
Die Modul Ablaufvorteile:
-
seitlicher Ablauf (Höhengewinn, leiser u. besseres Gefälle)
-
Ablauf in Ecksteinen links oder rechts
-
Ablauf in Radiussteinen (Sonderbestellung)
- Ablauf nach unten (Sonderbestellung)
Es sollten nicht mehr als 2 Abläufe in ein Rohr derselben Dimension zusammengefasst werden. Ab 3 Abläufen sind Rohre mit einem Durchmesser von 125-150 mm zu verwenden.
Ablaufgeräusch:
Wo Wasser läuft ist auch ein Geräusch vorhanden. Sind Ruhezonen direkt beim Becken vorgesehen ist eine Rinnenabschaltung vorzusehen. Diese Rinnenabschaltung sollte auch beim Abdecken des Pools aktiviert werden.
Je nach Anzahl der Ablaufsteine erhöht oder verringert sich der Wasserstand in der Modul Rinne. Seitliche Abläufe sind leiser als Abläufe nach unten. Die Art und Weise der Ausbildung der Ablaufverrohrung ist ein nicht unerheblicher Faktor des Ablaufgeräusches. Wir empfehlen die Ausbildung von T-Stücken kurz vor dem Schwallwassertank um direkte Geräuschübetragungen zu minimieren.
Schema Ablauf (in Arbeit)
